CAD中如何旋转图形(cad中如何旋转图形与一条线平行)

在cad绘图中，旋转图形是一项常用的操作，掌握好旋转图形的方法技巧，能大大提高绘图效率。

一、旋转命令的调用

在cad中，旋转命令的快捷键是“ro”。点击“ro”后回车，即可启动旋转命令。也可以在菜单栏中找到“修改”→“旋转”来调用该命令。

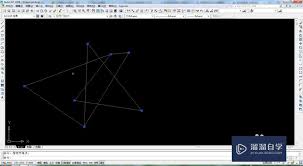

二、指定旋转基点

在选择要旋转的图形后，系统会提示指定旋转基点。这个基点非常关键，它决定了图形围绕哪个点进行旋转。通常选择图形的某个特征点，如圆心、端点等，以便更精准地控制旋转效果。

三、输入旋转角度

指定旋转基点后，接着要输入旋转角度。可以直接输入具体的角度值，正数表示逆时针旋转，负数表示顺时针旋转。例如，输入“30”，图形就会逆时针旋转30度。

四、参照旋转

除了输入固定角度旋转，还可以使用参照旋转。选择“参照（r）”选项，然后依次指定两个参照点，系统会根据这两个点的角度差来计算旋转角度。这种方法在将图形与特定方向对齐时非常实用。

五、多图形同时旋转

当需要同时旋转多个图形时，可以先将这些图形编组。选中要编组的图形，输入“g”回车，按照提示进行编组操作。编组后，对编组进行旋转，组内的所有图形会一起旋转，保持相对位置不变。

六、旋转复制

在旋转图形时，如果勾选“复制（c）”选项，旋转后原图形会保留，同时生成一个旋转后的副本。这在需要创建多个相似图形时很方便。

七、精确旋转

对于一些对旋转角度要求较高的情况，可以利用对象捕捉和极轴追踪功能。开启对象捕捉，准确捕捉旋转基点；设置极轴追踪角度，使旋转角度更精确。

通过掌握以上这些cad中旋转图形的方法技巧，能够更加灵活、高效地完成绘图任务，绘制出符合要求的精准图形。无论是简单的图形调整还是复杂的设计，旋转命令都能发挥重要作用，帮助我们快速实现图形的变换与布局优化。
